Name: 6800シリーズ深溝玉軸受
Rating: 5 (99 reviews)

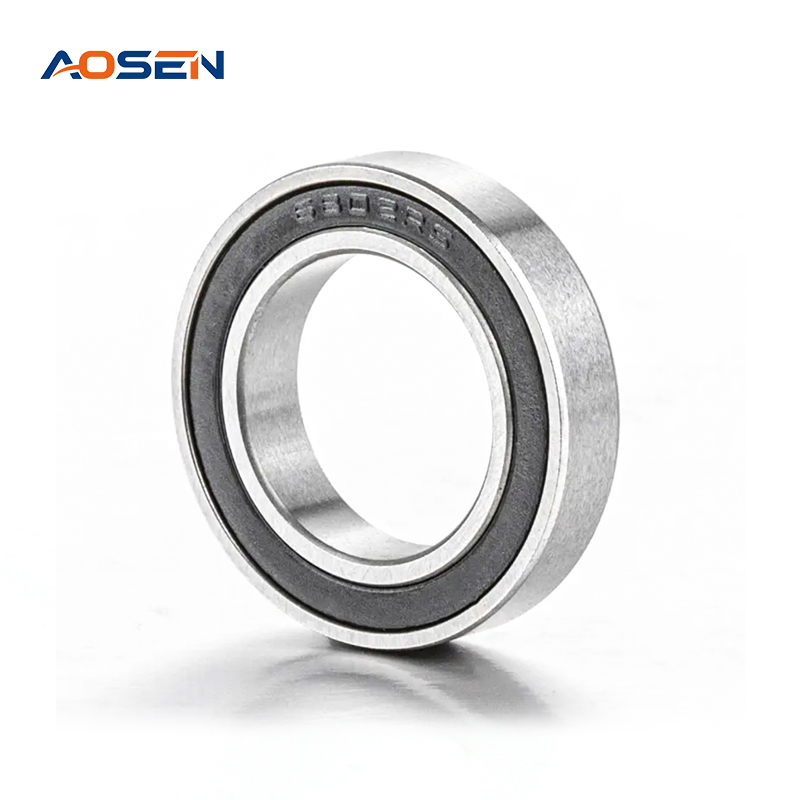

6800シリーズ深溝玉軸受

深溝玉軸受は転がり軸受の中で最も代表的であり、産業分野で広く使用されています。シンプルな構造設計、安定した動作、メンテナンスの容易さが特徴です。このシリーズのベアリングは主にラジアル荷重に耐えるために使用されますが、両方向の特定のアキシアル荷重にも耐えることができるため、さまざまな機械装置の重要な伝達コンポーネントとなっています。

コア材質: 高品質GCr15軸受鋼

このシリーズの製品はすべて、高品質の GCr15 高炭素クロム軸受鋼を使用して製造されています。 GCr15 は、その優れた総合的な機械的特性で知られています。精密な熱処理プロセスを経て、ベアリングに非常に高い耐久性を与えます。

高硬度、高耐摩耗性： 長期使用時の金属摩耗に効果的に抵抗し、ベアリングの耐用年数を大幅に延ばします。

優れた疲労強度： 継続的な高周波、高圧の接触応力下でも疲労剥離しにくく、重負荷条件下でも信頼性を確保します。

優れた寸法安定性： さまざまな温度や動作環境に適応し、長期間にわたって高精度の機械的動作を維持します。

ベアリングの選び方: エンジニアとバイヤーのための実践的な選択ガイド
07 Oct, 2026
適切なベアリングの選択は、機械が停止するまでは簡単そうに見える決断の 1 つです。ベアリングが小さすぎる、速すぎる、または間違った材料で作られていると、数週間で故障し、高価な機器が必要になる可能性があります。 Ningbo Aosen Bearing Co., Ltd. では、世界中の産業、自動車、船舶の顧客向けに深溝玉軸受の製造に 10 年近くを費やしてきました。このガイドでは、当社...
続きを読む
ベアリングのクリアランスを測定する方法: エンジニアとメンテナンスチームのためのガイド
30 Sep, 2026
ベアリングのクリアランスは、紙の上では重要ではないように見えますが、ベアリングが冷却され、静かに、そして何千時間も動作するかどうかを決定する詳細の 1 つです。弊社は自社工場を持つベアリングメーカーとして、数多くの生産ラインのすきま測定を行ってまいりました。このガイドでは、機械の再構築、新しいベアリングのチェック、OEM プロジェクトの品質管理プロセスの計画など、自分の作業場でベアリン...
続きを読む
呼び番号の読み方: コード、シリーズ、接尾辞の実践ガイド
23 Sep, 2026
すべてのベアリングにはコードが付いており、そのコードは単なる部品番号ではなく、スチールに打ち抜かれたコンパクトな仕様シートです。お客様が物理的なサンプルの代わりに製造番号を送ってきた場合、通常はその 1 行の文字だけで、正確に適切な製品を見積もり、製造し、出荷することができます。ベアリング番号の読み方がわかれば、リング上のマークからベアリングのタイプ、サイズシリーズ、ボア径、さらにはシ...
続きを読む
ベアリングに予圧をかける方法: エンジニアおよびメンテナンス専門家のための実践ガイド
17 Sep, 2026
ベアリングの予圧は、多くの場合、予測可能な長期的なパフォーマンスを備えた機械と、騒音、振動、または早期故障を発生させる機械とを分けるステップです。予圧のないベアリングでは、軽荷重または変動荷重の下で転動体が滑り、騒音が増加する可能性があります。適切な軸力を加えることで内部すきまがなくなり、剛性が向上し、転動体が軌道と常に接触した状態が維持されます。ベアリングに正しく予圧をかける方法を理...
続きを読む
ベアリングに予圧をかける方法: 段階的な方法と避けるべきよくある間違い
16 Sep, 2026
ベアリングのプリロードは、アセンブリが高温になるまで簡単に見える調整の 1 つです。簡単に言うと、軸受に予圧をかけるということは、制御されたアキシアル荷重を加えて内部すきまを意図的に除去することを意味し、転動体が軌道と接触した状態を維持できるようになります。正しく実行すると、スピンドルがより硬くなり、より静かになり、より正確になります。下手をすると、発熱、異音、早期故障の原因となります...
続きを読む

ベアリング番号	外径サイズ					基本定格荷重 KN		ミサ (KG)
	ボア dmm	外径 D mm	幅 B		面取り r _スミン mm	ダイナミックCrN	静的Cr N
	ボア dmm	外径 D mm	オープンタイプ mm	密閉型 mm	面取り r _スミン mm	ダイナミックCrN	静的Cr N
684	4	9	2.5	4	0.1	480	170	0.001
685	5	11	3	5	0.15	770	320	0.0019
686	6	13	3.5	5	0.15	1080	440	0.0027
687	7	14	3.5	5	0.15	1170	510	0.003
688	8	16	4	5	0.2	1250	590	0.0038
689	9	17	4	5	0.2	1330	660	0.044
6800	10	19	5	5	0.3	1590	750	0.005
6801	12	21	5	5	0.3	1910	1040	0.006
6802	15	24	5	5	0.3	2070	1250	0.007
6803	17	26	5	5	0.3	2130	1360	0.008
6804	20	32	7	7	0.3	3480	2230	0.019
6805	25	37	7	7	0.3	3680	2630	0.022
6806	30	42	7	7	0.3	4000	3150	0.026
6807	35	47	7	7	0.3	4270	3600	0.029
6808	40	52	7	7	0.3	4410	3890	0.033
6809	45	58	7	7	0.3	4590	4330	0.04
6810	50	65	7	7	0.3	6610	6080	0.0520
6811	55	72	9	9	0.3	8530	8080	0.0830
6812	60	78	10	10	0.3	9200	8760	0.1060

ボアディアンクター	V			V1			V2			V3			V4
うーん	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7、8、9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10、12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	14
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

ボアディアンクター	直径シリーズ(0)				直径シリーズ(2)					直径シリーズ(3)
うーん	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
5	37	36	34	30	38	37	34	32	-	39	39	37	33	-
6	37	36	34	30	38	37	34	32	-	39	39	37	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	37	44	37	32
12	44	43	39	34	45	43	39	35	30	47	47	45	37	32
15	45	44	40	35	46	44	41	36	31	48	48	46	38	33
17	46	44	40	35	47	45	41	36	31	49	49	47	38	33
20	47	45	41	36	48	46	42	38	33	50	50	48	39	34
22	47	45	41	36	48	46	42	38	33	50	50	48	39	34
25	48	46	42	38	49	47	43	40	36	51	51	49	41	37
28	49	47	43	39	50	48	44	41	37	52	52	50	42	38
30	49	47	43	39	50	48	44	41	37	52	52	50	42	38
32	50	48	44	40	51	49	45	42	38	53	53	51	43	39
35	51	49	45	41	52	50	46	43	39	54	54	52	44	40
40	53	51	46	42	54	52	47	44	40	56	56	45	45	41
45	55	53	48	45	56	54	19	46	43	58	58	56	47	44
50	57	54	50	47	58	55	51	48	45	60	60	57	49	46

標準	公差クラス
GB/T307.1	P0	P6	P5	P4
ISO492	クラス投げ縄	クラス6	クラス5	クラス4
AFBMA STD.20	ABEC1	ABEC3	ABEC5	ABEC7

鋼材番号	化学成分%
鋼材番号	C	シ	ん	P	S	Cr
Gcr15	0.95～1.05	0.15～0.35	0.20～0.40	≤0.027	≤0.02	1.30-1.65
